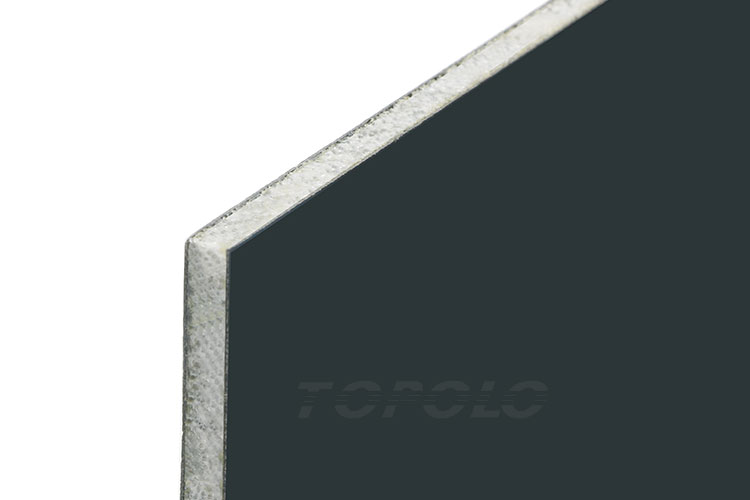

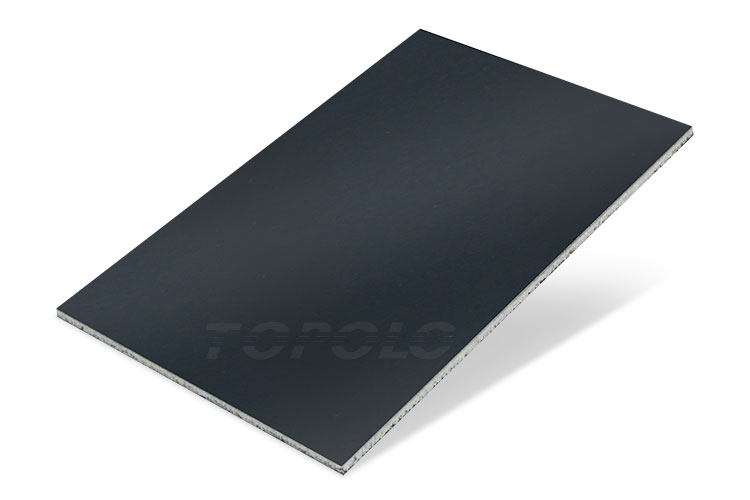

Grundlegende technische Daten
- Gesamtdicke: 3,0 mm.
- Deckschicht: 0,2 mm hitzebeständige Platte.
- Kernmaterial: 100 kg/m³ PET-Schaum.
- Untere Schicht: 0,2 mm hitzebeständige Platte.
- Flächengewicht: 1,8 kg/m².
- Maximale Betriebstemperatur: 150 °C.
Beschreibung

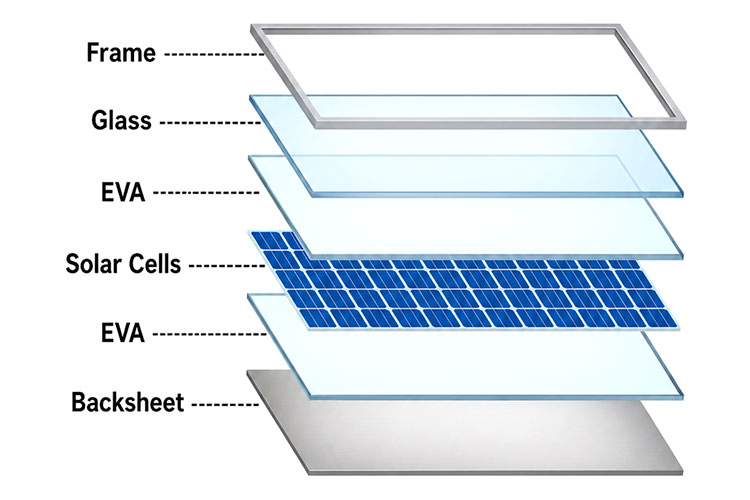

Eine Solar-Rückseitenfolie ist eine entscheidende Komponente eines Solarmoduls. Sie bildet die äußerste Schicht auf der Rückseite des Solarmoduls und schützt die empfindlichen Solarzellen sowie andere interne Bauteile vor Umwelteinflüssen wie Feuchtigkeit, UV-Strahlung und mechanischer Belastung. Zudem trägt die Rückseitenfolie zur elektrischen Isolierung und zur Aufrechterhaltung der strukturellen Integrität des Moduls bei.
Was ist FR-4?
FR-4, was für „Flame Retardant 4“ (flammhemmend) steht, ist eine Art glasfaserverstärktes Epoxidharz-Laminat. Es handelt sich um einen Verbundwerkstoff, der aus Schichten von Glasfasergewebe besteht, die mit Epoxidharz imprägniert sind. Die Schichten werden unter Hitze und Druck miteinander verbunden, wodurch ein stabiles, steifes und flammhemmendes Material entsteht.
Kombination von FR-4 und PET-Schaum
Die Integration von sowohl FR-4 als auch PET-Schaum in das Design einer Solar-Rückseitenfolie könnte eine Kombination aus struktureller Steifigkeit, elektrischer Isolierung und verbessertem Schutz bieten. So könnte dies funktionieren:
- FR-4-Außenschicht: Die Außenschicht der Rückseitenfolie könnte aus FR-4-Material bestehen. Aufgrund seiner flammhemmenden und mechanischen Eigenschaften eignet sich FR-4 hervorragend als Schutz gegen Umwelteinflüsse, mechanische Belastungen und potenzielle Brandgefahren.
- PET-Schaumkern: Der Kern der Rückseitenfolie könnte aus PET-Schaum gefertigt sein. Die geschlossenzellige Struktur des PET-Schaums würde für eine Wärmedämmung sorgen und so den Wärmeübergang zwischen den Solarzellen und der Außenumgebung verringern. Dies könnte dazu beitragen, den Wirkungsgrad und die Langlebigkeit des Solarmoduls zu erhalten.
- Verklebung: Zur Herstellung des Verbundaufbaus würden die Schichten aus FR-4 und PET-Schaum mithilfe eines geeigneten Klebstoffs miteinander verbunden. Dadurch wäre ein sicherer Halt der Schichten gewährleistet, sodass das Verbundmaterial als geschlossene Einheit fungiert.
Mögliche Vorteile
- Verbesserte Wärmedämmung: Der PET-Schaumkern trägt dazu bei, die Wärmeübertragung von den Solarzellen auf die Rückseitenfolie zu verringern, was die Gesamtleistung und den Wirkungsgrad des Solarmoduls potenziell steigert.
- Strukturelle Festigkeit: Die FR-4-Schicht sorgt für strukturelle Steifigkeit und Schutz vor mechanischer Beanspruchung, wodurch die Langlebigkeit des Solarmoduls – insbesondere im Außenbereich und unter anspruchsvollen Einsatzbedingungen – gewährleistet wird.
- Elektrische Isolierung: Sowohl FR-4 als auch PET-Schaum verfügen über gute elektrische Isoliereigenschaften. Sie verhindern einen elektrischen Kontakt zwischen den Solarzellen und der Rückseitenfolie, was für Sicherheit und Leistungsfähigkeit entscheidend ist.
- Umweltschutz: Die Kombination aus FR-4 und PET-Schaum bietet einen wirksamen Schutz gegen Feuchtigkeit, UV-Strahlung und andere Umwelteinflüsse, die das Solarmodul im Laufe der Zeit beeinträchtigen könnten.
