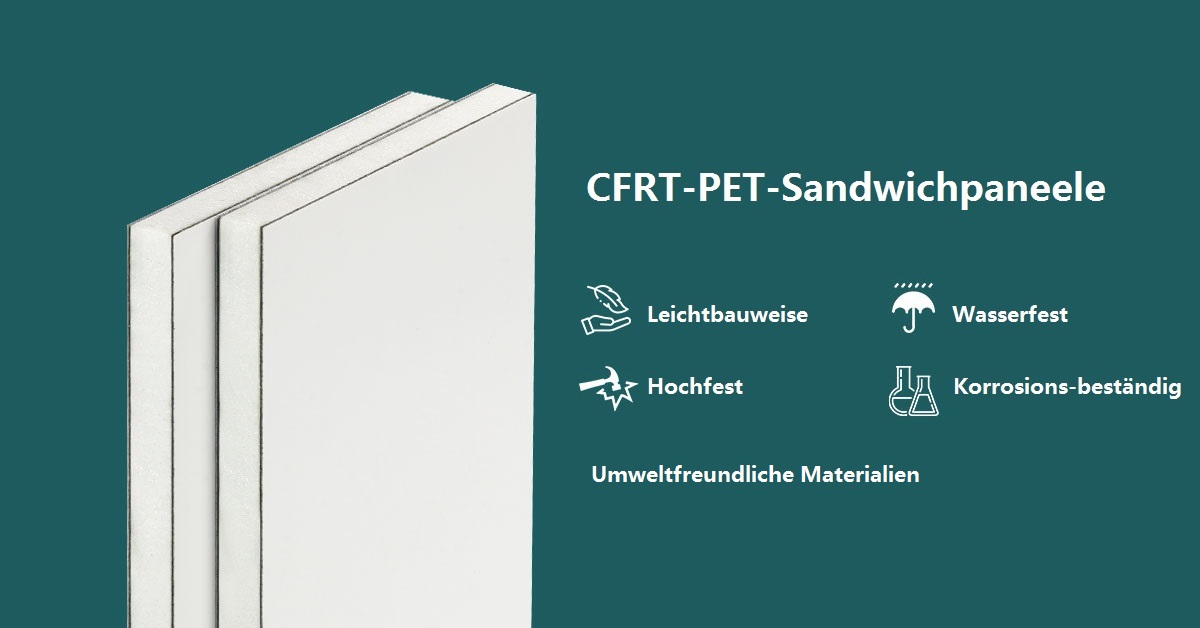

CFRT-PET-Sandwichpaneele

CFRT-laminierte PET-Sandwichpaneele sind Paneele in Sandwichbauweise, die kontinuierlich faserverstärkte Thermoplaste (CFRT) mit einem Kern aus Polyester-Schaumstoff (PET) kombinieren. Dieses Sandwichpaneel vereint die hohe Festigkeit und die Leichtbaueigenschaften von CFRT mit den hervorragenden Druckeigenschaften des PET-Schaumstoffs.

Produktvorteile

  • Leichtbau & Hohe Festigkeit: CFRT sorgt für eine hochfeste Endlosfaserverstärkung, während der PET-Schaumkern leicht und stabil ist; dies verleiht dem Sandwichpaneel ein exzellentes Verhältnis von Festigkeit zu Gewicht.
  • Korrosions- und Chemikalienbeständigkeit: CFRT-Deckschichten und PET-Schaum weisen eine gute Beständigkeit gegenüber Korrosion und Chemikalien auf, wodurch CFRT-PET-Sandwichpaneele auch in rauen Umgebungen langfristig eingesetzt werden können.
  • Einfache Bearbeitung: CFRT-PET-Sandwichpaneele lassen sich bedarfsgerecht zuschneiden und bearbeiten; sie verfügen über eine gute Formbarkeit und eignen sich hervorragend für die Herstellung verschiedenster komplexer Formen.

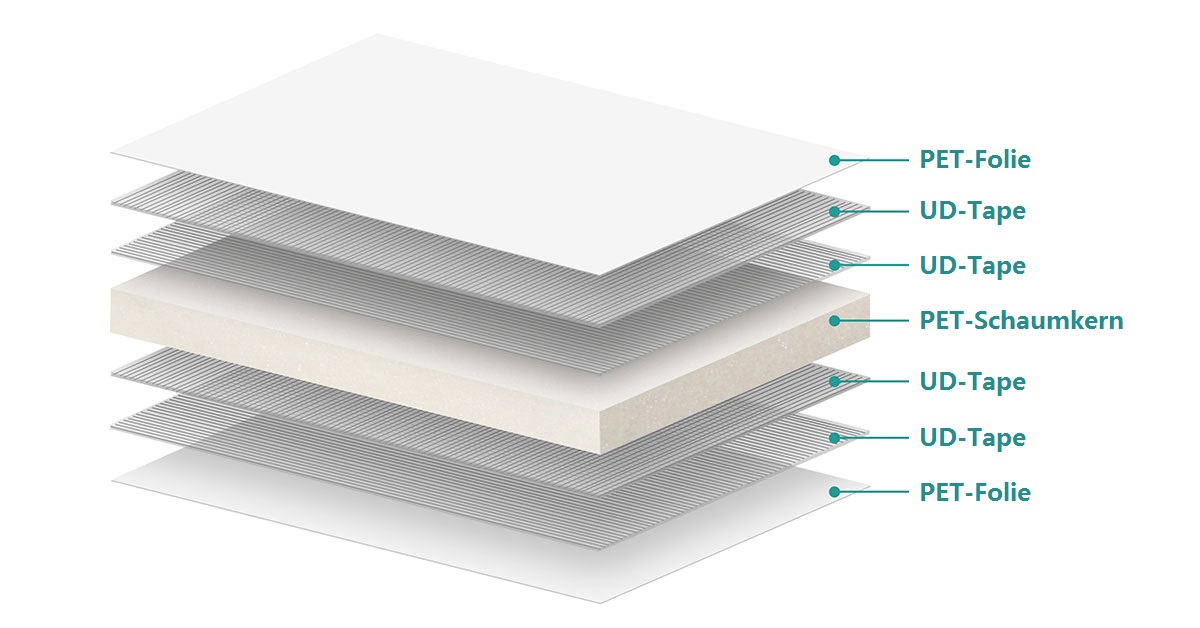

Schematische Darstellung der Struktur

  • CFRT-Deckschicht: Sie besteht aus mehreren Lagen unidirektionaler (in eine Richtung ausgerichteter) Endlosfaser-Thermoplastbänder (sogenannte UD-Bänder). Jede Lage der UD-Bänder ist in unterschiedlichen Richtungen (meist 0° und 90°) angeordnet, anschließend unter Hitzeeinwirkung miteinander verbunden und thermisch verbacken. Diese Struktur verleiht dem Material eine extrem hohe Festigkeit.
  • PET-Schaumkern: PET-Schaumkerne unterschiedlicher Dichte bieten variierende Druckfestigkeiten und Härtegrade. Je höher die Dichte, desto höher ist die Festigkeit.
  • Dekorfolie: Die Oberfläche kann mit verschiedenen Veredelungen versehen werden – von Hochglanz über Matt-Optik bis hin zu diversen Mustern und Texturen.

Technische Daten

Gesamtdicke10–120 mm (kundenspezifische Ausführungen möglich).
Länge≤12m.
Breite≤3.2m.
KernmaterialienPET-Schaumkern (Dichte: 60–300 kg/m³).
DeckschichtmaterialienCFRT-Platte (0,4–10 mm).
Anzahl der UD-Schichten2–9 Schichten (kundenspezifisch anpassbar).
OberflächenfoliePET-, PVC- oder PP-Folie.
OberflächenfarbeNaturfarben / Schwarz (weitere Farben auf Anfrage).
Funktionale VeredelungUV-Schutz, Flammschutz, Antistatik.
BearbeitungsoptionenCNC-Bearbeitungsservices.

Leistungsparameter (Referenzwerte)

MerkmalEinheitWert
Deckschichtdickemm1
Kerndickemm13
FlächengewichtKg/m²0.44
Biegefestigkeit (Max. Last: 2770,659 N; Probengröße: 300 x 100 x 15 mm)MPa13.679
Druckfestigkeit
(Max. Last: 2770,659 N; Probengröße: 60 x 60 x 15 mm)		MPa1.567
Hinweis: Die oben genannten Werte sind Durchschnittswerte, die im Labor ermittelt wurden, und dienen lediglich als Referenz. Die tatsächlichen Leistungswerte können je nach Material, Spezifikationen und Verarbeitungsqualität variieren.

Kundenspezifische Dienstleistungen

  • Durchführung von CNC-Bearbeitungen wie Schneiden, Bohren und Schleifen gemäß den Konstruktionszeichnungen.
  • Auf Wunsch können die PET-Platten mit einer Schutzfolie versehen werden.
  • Bereitstellung von Zubehör für die Plattenmontage.
CFRT Laminated PET Foam Core Sandwich Panels 02

Anwendungsbereiche

  • Transportwesen: CFRT-PET-Schaumplatten reduzieren das Gewicht von Pkw, Lkw, Anhängern, Schienenfahrzeugen und Flugzeugen um 50 % und senken dadurch effektiv die Kraftstoffkosten sowie die Kohlendioxidemissionen. Besonders geeignet sind sie für Lkw-Ladeböden, Seitenwände, Karosseriepaneele, Dachinnenverkleidungen usw.
  • Bauwesen: Einsatz im Hochbau und in der Innenarchitektur als Ersatz für Metall- oder Holzwerkstoffe, zur Einsparung von Baukosten und zur Verlängerung der Nutzungsdauer.
