Im Nutzfahrzeugsektor bildet der Fahrgestellrahmen das „Skelett“, das das Gewicht des Fahrzeugs trägt, Kräfte überträgt und die Fahrsicherheit gewährleistet. Seine Leistungsfähigkeit bestimmt unmittelbar die Tragfähigkeit, Langlebigkeit und Betriebseffizienz des Fahrzeugs. TOPOLO beliefert Hersteller mit Fahrgestellrahmen-Kits, die auf standardisierten und modularen Konstruktionen basieren. Unsere Fahrgestellrahmen-Kits aus verzinktem Stahl sind speziell für den Schwerlasteinsatz konzipiert und zeichnen sich durch vielfältige Optimierungen in den Bereichen Material, Fertigungsverfahren und Struktur aus.

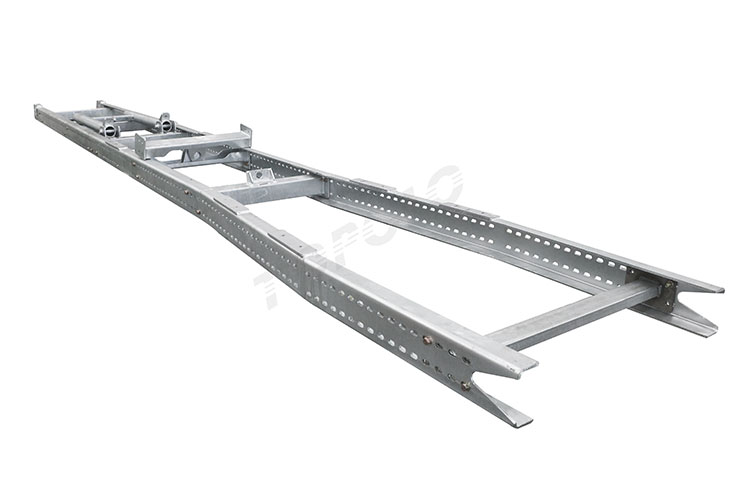

TOPOLO bietet komplette Fahrgestell-Kits für Lkw an, die auf eine effiziente Montage, strukturelle Festigkeit und eine überragende Anpassungsfähigkeit an verschiedenste Aufbautypen ausgelegt sind – darunter Trockenfrachtkoffer, Kühlaufbauten, Planenaufbauten sowie Fahrzeuge mit Flügeltüren.
Materialien & Beschichtungen
| Artikel | Spezifikation | Wesentliche Vorteile |
| Basismaterial | Q345-Kohlenstoffstahl | Ein niedriglegierter, hochfester Baustahl mit einer Streckgrenze von ≥ 345 MPa und einer Zugfestigkeit von 470–630 MPa, der gewöhnlichen Kohlenstoffstahl bei Weitem übertrifft. Er hält hohen Belastungen ohne Verformung stand und bewahrt eine hervorragende Kerbschlagzähigkeit bei tiefen Temperaturen (stabil selbst bei –40 °C), was ihn ideal für den Einsatz in kalten Regionen macht. |
| Verzinkte Beschichtung | 100 μm Dicke | Die Schichtdicke beträgt das 1,2- bis 2-Fache der üblichen Feuerverzinkung (50–80 μm) und bildet eine dichte „Zink-Sperrschicht“, die das Material von Luft, Feuchtigkeit und korrosiven Medien (wie etwa Tausalz oder Salzwasser) abschirmt. Sie erreicht eine Beständigkeit im Salzsprühtest von ≥ 1000 Stunden und verlängert dadurch die Lebensdauer des Fahrgestellrahmens erheblich (während Rahmen aus unbeschichtetem Kohlenstoffstahl typischerweise bereits nach 2–3 Jahren starke Rostbildung aufweisen, steigert dieses Kit die Haltbarkeit auf 8–10 Jahre). |
| Blechdicke des Stanzteils | 5–10 mm (optional) | Die verfügbaren Materialstärken decken unterschiedliche Anforderungen im Schwerlastbereich ab: 5–6 mm für mittelschwere Anhänger (z. B. in der Paketlogistik) und 7–10 mm für schwere Nutzfahrzeuge (z. B. Baukipper, Schwertransporte). Dies schafft ein ausgewogenes Verhältnis zwischen „Tragfähigkeit“ und „Gewichtsoptimierung“ und vermeidet eine Überdimensionierung, die andernfalls zu einem erhöhten Kraftstoffverbrauch führen würde. |
Verbindungstechnik

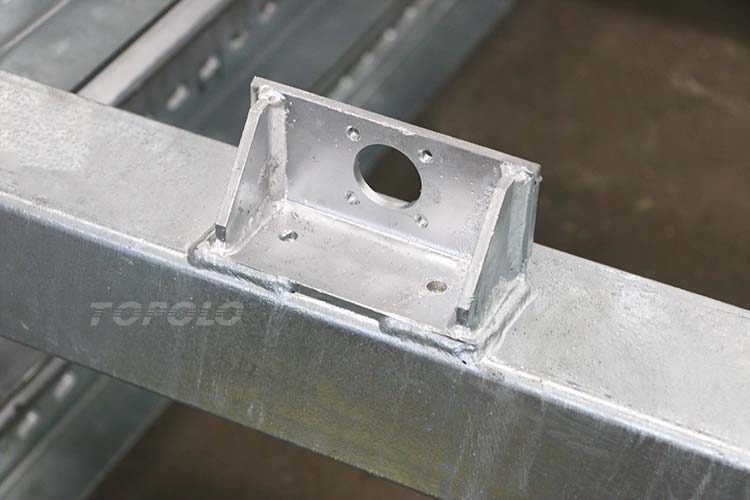

- Schweißen: An den Verbindungsstellen der Quer- und Längsträger kommt das Roboterschweißen zum Einsatz. Die Festigkeit der Schweißnähte entspricht der Festigkeit des Grundmaterials; dies gewährleistet, dass der Fahrgestellrahmen auch unter hoher Belastung und bei turbulenten Bedingungen rissfest bleibt.
- Verschraubung: Nicht tragende Bereiche (wie beispielsweise Halterungen für Anbauteile) werden mittels Sicherungsmuttern verschraubt.
Strukturoptimierung

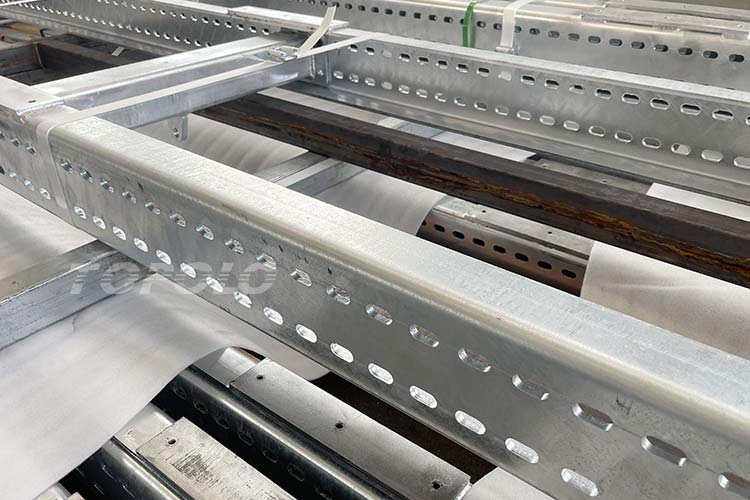

Gewichtsreduktion durch Bohren + Festigkeitssteigerung
Herkömmliche Fahrgestellrahmen setzen zur Steigerung der Festigkeit häufig auf eine „Vergrößerung der Materialstärke“, was zu einem übermäßigen Fahrzeuggewicht und einem höheren Kraftstoffverbrauch führen kann. Die Fahrgestell-Bausätze von TOPOLO nutzen zur strukturellen Optimierung die Finite-Elemente-Analyse (FEA). In nicht tragkritischen Bereichen – wie etwa den Stegen der Längsträger und den Mittelabschnitten der Querträger – kommen Präzisionsbohrungen zum Einsatz; dies ermöglicht eine effektive Gewichtsreduzierung, ohne die strukturelle Integrität zu beeinträchtigen.
- Gewichtsreduktion: Pro Meter des Fahrgestellrahmens lässt sich eine Gewichtseinsparung von 3 bis 5 kg erzielen. Bei einem 10 Meter langen Fahrgestell ergibt sich daraus eine Gesamtentlastung von 30 bis 50 kg. Ohne die Tragfähigkeit zu beeinträchtigen, verbessert dies das Nutzlast-Eigenlast-Verhältnis des Fahrzeugs (das Verhältnis der transportierten Ladung zum Eigengewicht) und senkt dadurch indirekt den Kraftstoffverbrauch. (Bei Nutzfahrzeugen kann eine Reduzierung des Eigengewichts um 10 % den Kraftstoffverbrauch um 5 bis 8 % senken.)
- Festigkeitssteigerung: Die Positionen der Bohrungen sind sorgfältig gewählt, um Zonen mit Spannungskonzentration zu vermeiden. Darüber hinaus sieht das Design abgerundete Lochkanten vor (um scharfe Ecken zu eliminieren, die Spannungsspitzen verursachen); dies erhöht die lokale Ermüdungsfestigkeit und verringert das Risiko von „Ermüdungsrissen“, die durch langfristige Vibrationen und Erschütterungen entstehen können.
